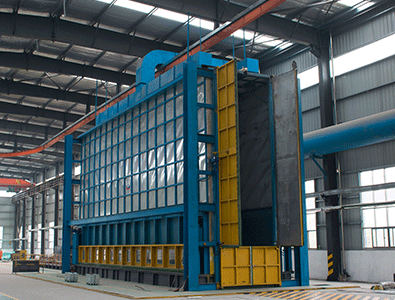

熱鍍鋅設(shè)備怎么才能夠保證合理的浸鍍時(shí)間呢？

一般來講，鋼件在鋅槽中的浸鍍時(shí)間是不確定的，但是一般是以鋅槽表面不再有鋅灰生成為準(zhǔn)，通常在0.5-2分鐘間，而厚度較厚的鋼件就需要比較長的浸鋅時(shí)間。浸鋅時(shí)間不需要有固定的標(biāo)準(zhǔn)，一定是要根據(jù)不同的工藝溫度、鋼件厚度以及材質(zhì)等方面的因素綜合進(jìn)行考量，在熱鍍鋅設(shè)備生產(chǎn)這方面經(jīng)驗(yàn)是較為重要的。

不管怎么鍍鋅，熱鍍鋅設(shè)備加工時(shí)間常識分享浸鋅的時(shí)間一定是要遵循滿足膜厚需要而盡量的縮短時(shí)間為原則。時(shí)間過短是會造成因表面鋅鐵合金層沒有完全生成且產(chǎn)生的漏鍍以及表面不光滑；時(shí)間過長就會讓熱鋅層厚度過厚而發(fā)生無端浪費(fèi)鋅耗與附著力下降。

首先在加工過程之中，在保證加工安全的前提之下，適當(dāng)?shù)娜ミM(jìn)行提高鋼件浸入的速度，盡量保持膜厚更加均勻。根據(jù)實(shí)際的鋼件結(jié)構(gòu)、長度與材質(zhì)等來決定起吊的速度。通過鍍鋅多年的實(shí)踐，一般來講速度從0.7m/min至3.5m/min都是適當(dāng)?shù)?。更長的制件還需要采用多段速度控制，記住要遵循一個基本的原則，就是要保證好設(shè)備起熱鍍鋅設(shè)備在起吊速度上的控制吊速度是要低于鋅液自然回流的速度，保證不會出現(xiàn)制件表面出現(xiàn)更多的鋅刺、鋅流掛、流痕。
